DETAILS

ملامح c / z المدادة آلة:

تتكون آلة المدادة FX450 C / Z التي تديرها صناديق التروس ، من آلة فك اللفافة ، جهاز التغذية والتسوية ، نظام اللكم ، نظام القص المسبق ، تشكيل لفة ، قطع المنشار الهيدروليكي ، طاولة النفاد ، محطة هيدروليكية و PLC (نظام التحكم). ميزتها الخاصة: تجميعها مع طريقة توجيه البطانة لتغيير حجم الويب بسهولة وسلاسة ، قم بإنتاج منتجات قياسية بقوة إنتاجية تصل إلى 550 ميجا باسكال – خط إنتاج طويل – بدون فم مفتوح على المنتجات النهائية ، تبادل C / Z فقط بثلاث خطوات وداخل 5-15 دقيقة ؛ تغيير الحجم بالكامل تلقائيًا. توفير الوقت وتوفير العمالة ، وهو تحسين كفاءة الإنتاج للغاية ومناسبة للإنتاج الحالي. هذا الجهاز سهل التشغيل وتشغيل مستقر بدقة جيدة. يبلغ حجم شبكة الويب كبيرة النطاق 120-450 مم ، وسماكة تصل إلى 4.5 ملم ، والتي تستخدم على نطاق واسع وستكون الأكثر شعبية في المستقبل القريب.

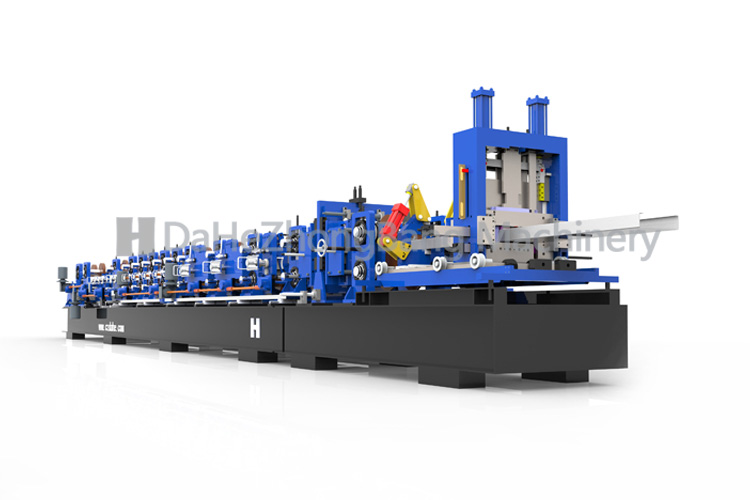

Automatic C/Z Purlin Roll Forming Machine FX450

مخطط التدفق: أداة إزالة اللفائف – جهاز التسوية – أجزاء تشكيل اللفة – جهاز اللكم اللاحق — قطع هيدروليكي – كومة



Automatic C/Z Purlin Roll Forming Machine FX450





تفاصيل سريعة
رقم الموديل: FX450 حالة: جديدة ضغط العمل:
نوع: C / Z المدادة آلة مكان المنشأ: شيامن ، الصين اسم العلامة التجارية: dahezb
تشكيل السرعة: 35M/min الجهد االكهربى: 380V/3Phase/50HZ الطاقة: 30KW
البعد وزن: شهادة: ISO CE
ضمان خدمة ما بعد البيع وظيفة الجهاز: تشيكوسلوفاكيا المدادة تشكيل
تشغيل الجهاز مظهر خارجي: نظام التحكم: PLC
آلة التفكيك شفرة قاطعة: Cr12 اللون الازرق

المكونات الرئيسية:

1. الهيدروليكية دي coiler

دي coiler نوع: التلقائي ربط وتخفيف

قدرة الوزن: 10T

2. جهاز التغذية والتسوية: يستخدم لصنع المادة مسطحة قبل التغذية في آلة تشكيل اللفة.

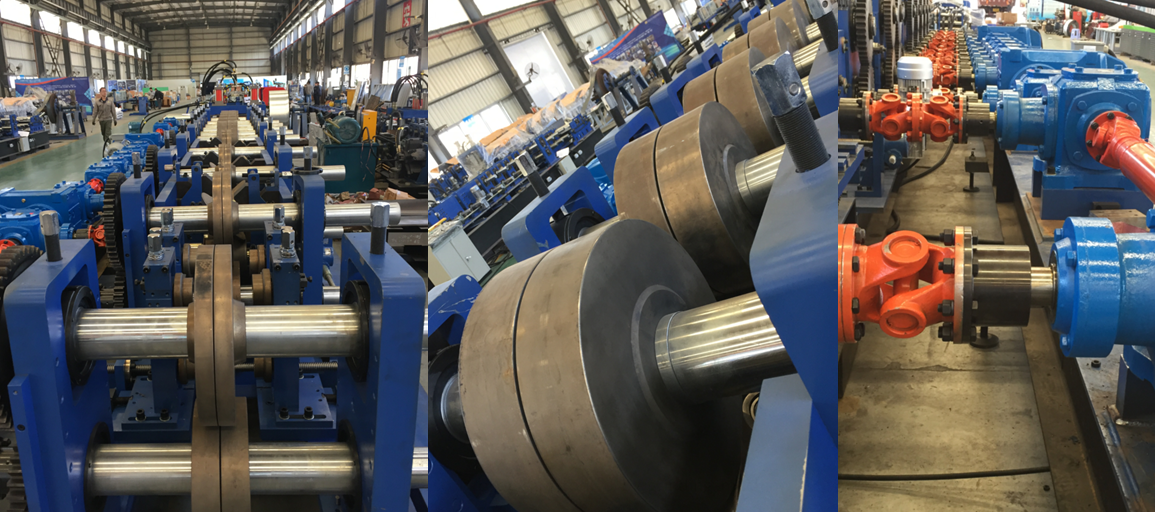

3. لفة الرئيسي السابق

نوع مدفوعة: بواسطة صناديق والعتاد

سرعة تشكيل: 0-30m / دقيقة

سرعة العمل: 12-18m / دقيقة

الرول: حوالي 24 مجموعات بكرات

المواد الأسطوانة هي cr12 العفن الصلب.

عمود الدوران: يتم استخدام مهاوي الأسطوانة بواسطة آلة الطحن مرتين لضمان دقة المنتج النهائي. المواد من رمح الرئيسي هو 40Cr.

تغيير الأحجام: التلقائي بالكامل التي تسيطر عليها PLC

اعتماد سريع C / Z نظام التبادل

C / Z سريعة التبادل فقط مع 3 خطوات ، في غضون 5-15 دقيقة.

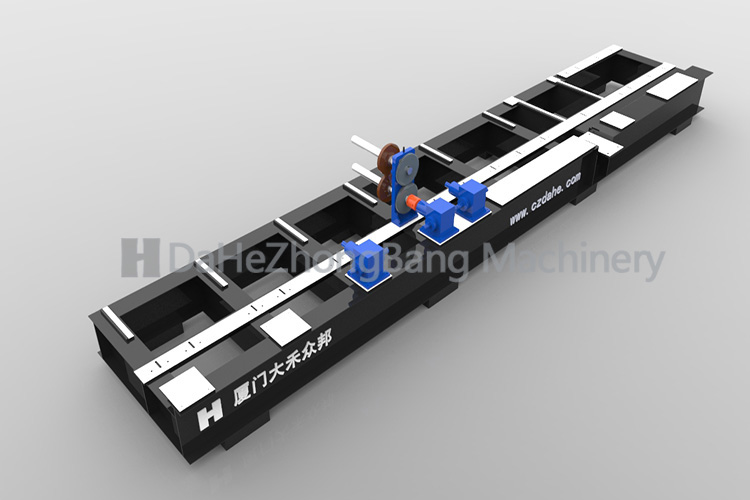

Automatic C/Z Purlin Roll Forming Machine FX450

4. جهاز اللكم

لكمة على C أو Z المدادة. التحكم PLC كمية لكمة والموقف الأفقي. وضع عمودي ضبط بواسطة دليل.

نوع اللكم: اللكم الهيدروليكية

شريط اللكم ويموت اللكم يمكن تغييرها بسهولة.

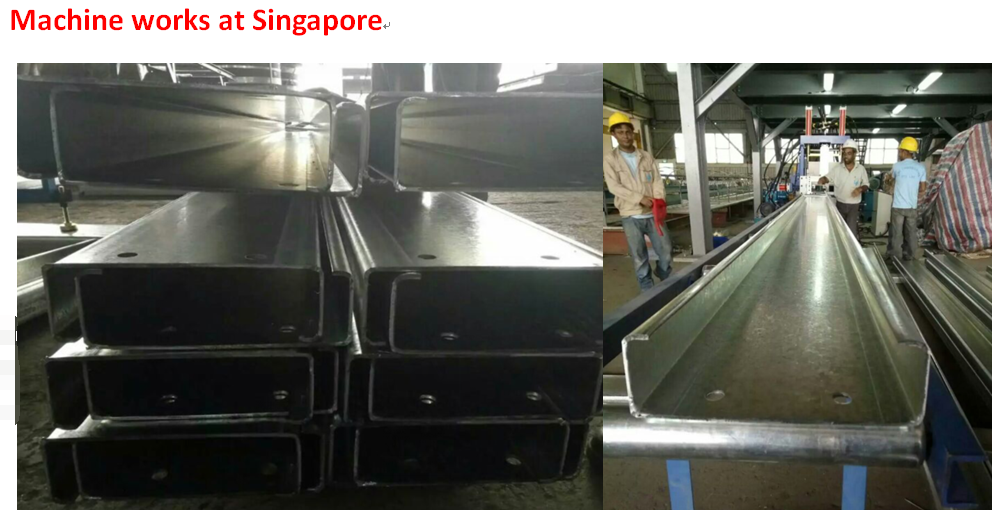

Automatic C/Z Purlin Roll Forming Machine FX450



5. قطع هيدروليكي

اعتماد نظام القطع المبتكر ، لا تحتاج قوالب القطع المدمجة والقابلة للتشكيل إلى استبدال قالب القطع عند تغيير أحجام المدادة

6. دعم المنتج الإطار — 1 مجموعة

7. نظام التحكم plc

التحكم في كمية و طول اللكم و طول القطع تلقائيا

سيتم إيقاف الجهاز أثناء التثقيب والقطع

مقاييس الطول التلقائي وعدد الكميات (الدقة + – 3 مم)

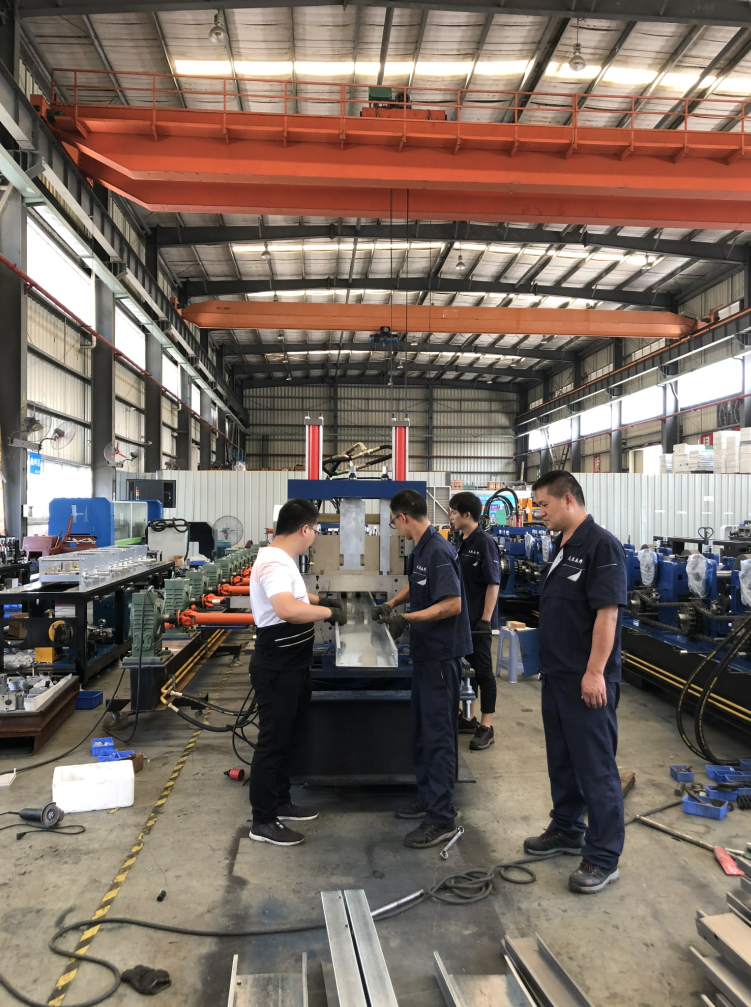

Automatic C/Z Purlin Roll Forming Machine FX450
