Details

Caractéristiques de C / Z purlin machine:

Notre purlin FX450 C / Z entraînée par des boîtes à engrenages, comprend un dévidoir, un dispositif d’alimentation et de nivellement, un système de poinçonnage, un système de cisaillement, un système de formage par roulage, une post-découpe hydraulique, une table de sortie, une station hydraulique et un système de contrôle. Sa particularité: Assembler avec un moyen de guidage de la doublure pour permettre à la machine de changer la taille de la bande facilement et en douceur, Produire des produits standard avec une limite d’élasticité jusqu’à 550Mpa Ligne de production longue , pas de bouche ouverte sur les produits finis, échange C / Z uniquement en 3 étapes et dans 5-15mn; Changer la taille de manière entièrement automatique. Gain de temps et de main-d’œuvre, ce qui améliore considérablement l’efficacité de la production et convient à la production actuelle. Cette machine est facile à utiliser et à fonctionner de manière stable avec une bonne précision. Les dimensions de la bande large sont comprises entre 120 et 450 mm et l’épaisseur jusqu’à 4,5 mm, ce qui a été largement utilisé et constituerait le modèle le plus populaire dans un avenir proche.

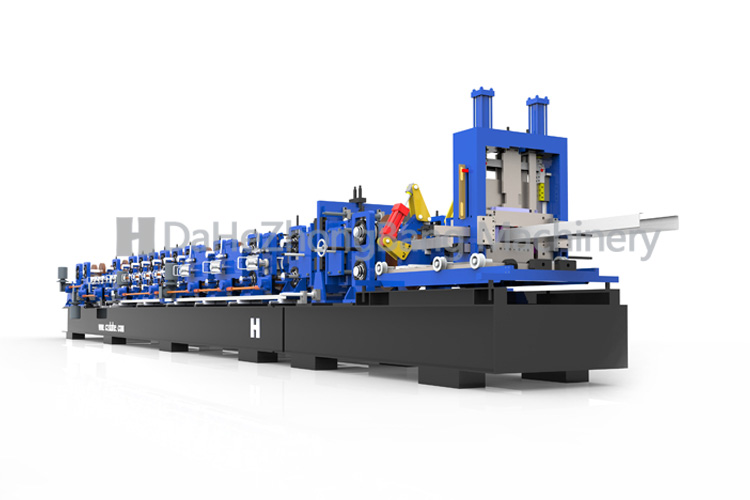

Automatic C/Z Purlin Roll Forming Machine FX450

Organigramme: Décaleur – Dispositif de nivellement – Pièces de profilage – Dispositif de perforation de poste — Coupe hydraulique – Empilement

Automatic C/Z Purlin Roll Forming Machine FX450



Détails rapides
Numéro de modèle: FX450 Condition: NouveauLa pression de travail:
Type: C/Z Purlin machine Lieu d’origine: Xiamen, Chine Marque: dahezb
Vitesse de formation: 35M/min Tension: 380V/3Phase/50HZ Puissance(W): 30KW
Dimension Poids: La certification: ISO CE
garantie Service après-vente Fonction de la machine: CZ purlin formant
Machine en marche Apparence: Système de contrôle: PLC
Decoiler Lame coupante: Cr12 Couleur: Blue

Composants principaux:

1. De-coiler hydraulique

Type de désembobinage: fixation et desserrage automatiques

Capacité de poids:  10T

2.Dispositif d’alimentation et de nivellement: Il est utilisé pour rendre le matériau plat avant d’être introduit dans la profileuse.

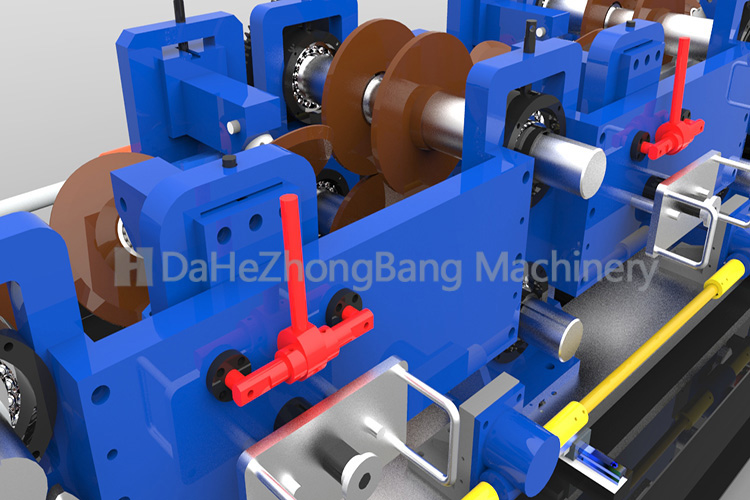

3.Ancien rouleau

Type entraîné: Par boîtes de vitesses

Vitesse de formation: 0-30m/min

Vitesse de travail: 12-18m/min

Roller: environ 24 groupes de rouleaux

Le matériau du rouleau est en acier moulé Cr12;

Arbre: Les arbres des rouleaux sont usinés deux fois par une rectifieuse pour assurer la précision du produit final. Le matériau de l’arbre principal est 40Cr.

Changement de taille: complètement automatique contrôlé par PLC

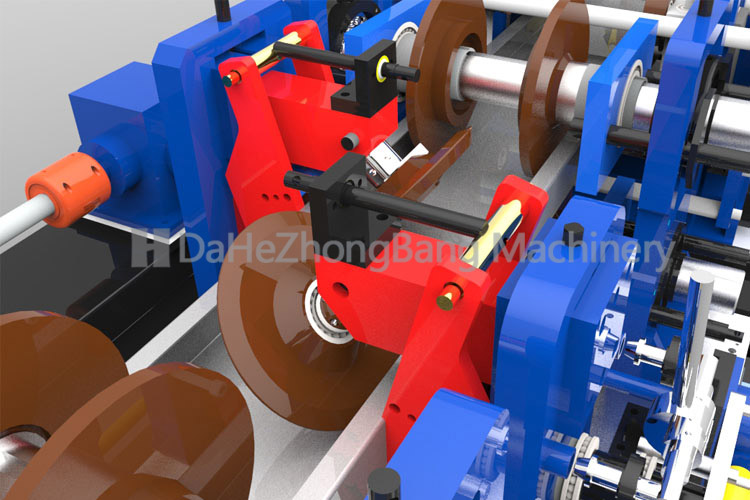

Adoptez le système d’échange rapide C / Z

Quick C / Z interchangeant seulement avec 3 étapes, dans les 5-15 minutes.

Automatic C/Z Purlin Roll Forming Machine FX4504.Dispositif de post-poinçonnage

Coup de poing sur la panne C ou Z. Quantité de perforation de contrôle de PLC et position horizontale; position verticale ajuster par manuel.

Type de poinçonnage: poinçonnage hydraulique

La barre de poinçon et le poinçon peuvent être changés facilement.

Automatic C/Z Purlin Roll Forming Machine FX450

5.Coupe hydraulique

Adoptez notre système de coupe innovant, le moule de coupe intégré et réglable CZ n’a pas besoin de remplacer le moule de coupe lorsque la taille des pannes change

6.Cadre de support produit —1set

7.Système de contrôle PLC

Contrôlez la quantité et la longueur de découpage et la longueur de coupe automatiquement

La machine sera arrêtée pendant le poinçonnage et la coupe

Mesures automatiques de longueur et comptage de quantité (précision +- 3mm)
