Details

Caractéristiques de C / Z purlin machine:

Notre purlin FX350 C / Z entraînée par des boîtes à engrenages, comprend un dévidoir, un dispositif d’alimentation et de mise à niveau, un système de poinçonnage, un système de cisaillement, un système de formage par roulage, une post-découpe hydraulique, une table de sortie, une station hydraulique et un système de contrôle. Sa particularité: Assembler avec un moyen de guidage de la doublure pour permettre à la machine de changer la taille de la bande facilement et en douceur, Produire des produits standard avec une limite d’élasticité jusqu’à 550Mpa Ligne de production longue , pas de bouche ouverte sur les produits finis, échange C / Z uniquement en 3 étapes et dans 5-15mn; Changer la taille de manière entièrement automatique. Gain de temps et de main-d’œuvre, ce qui améliore considérablement l’efficacité de la production et convient à la production actuelle. Cette machine est facile à utiliser et à fonctionner de manière stable avec une bonne précision. Il a largement utilisé et serait le modèle le plus populaire dans un proche avenir.

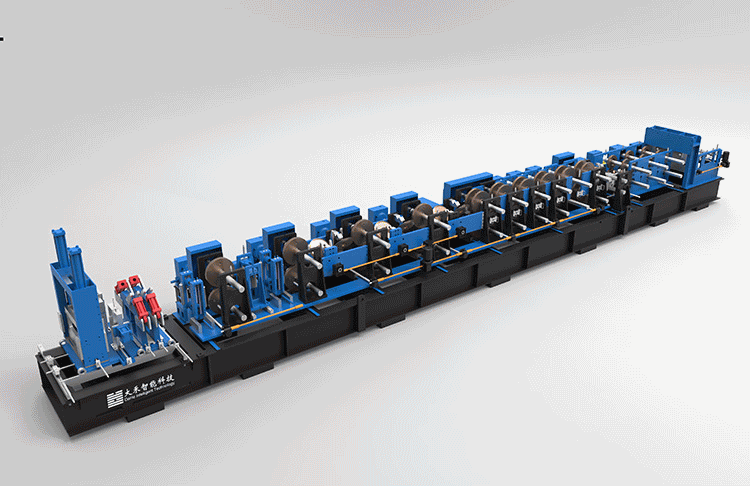

Automatic C/Z Purlin Roll Forming Machine FX350

Organigramme: Décaleur – Dispositif de nivellement – Pré-poinçonnage et prédécoupage – Pièces de profilage – Empilement

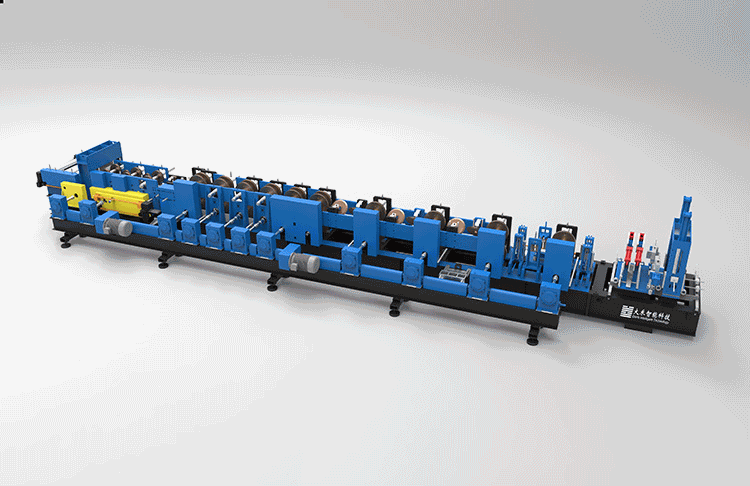

Automatic C/Z Purlin Roll Forming Machine FX350



Détails rapides
Numéro de modèle: FX350 Condition: Nouveau La pression de travail:
Type: C/Z Purlin machine Lieu d’origine: Xiamen, Chine Marque: dahezb
Vitesse de formation: 35M/min Tension: 380V/3Phase/50HZ Puissance(W): 30KW
Dimension Poids: La certification: ISO CE
garantie Service après-vente Fonction de la machine: CZ purlin formant
Machine en marche Apparence: Système de contrôle: PLC
Decoiler Lame coupante: Cr12 Couleur: Blue



Automatic CZ Purlin Roll Forming Machine FX350CZ Purlin Roll Forming Machine FX350

Composants principaux:

1. De-coiler hydraulique

Type de désembobinage: fixation et desserrage automatiques

Capacité de poids: 6T

2. Dispositif d’alimentation et de mise à niveau: Il était utilisé pour rendre le matériau plat avant de l’envoyer dans la machine de formage.

3. dispositif de pré-poinçonnage

Coup de poing sur une feuille plate. Quantité de perforation de contrôle de PLC et position horizontale; position verticale ajuster par manuel.

Quantité et taille de perforation Web: selon l’exigence du client

Taille et taille de perforation de bride: selon l’exigence du client

La barre de poinçon et le poinçon peuvent être changés facilement

4. dispositif de pré-coupe

Il découpait les matières premières avant le formage au rouleau.

5. Ancien rouleau

Type entraîné: Par boîtes de vitesses

Vitesse de formation: 0-30m / min

Roller: environ 21 groupes de rouleaux

Le matériau du rouleau est en acier moulé Cr12;

Le diamètre du rouleau est d’environ 360mm

Arbre: Les arbres des rouleaux sont usinés deux fois par une rectifieuse pour assurer la précision du produit final. Diamètre de l’arbre principal: ø95mm (selon la conception finale)

Matériel de arbre principal: 40Cr

Changement de taille: Entièrement automatique

Adoptez le système d’échange rapide C / Z

Quick C / Z interchangeant seulement avec 3 étapes, dans les 5-15 minutes.

6. coupe hydraulique

Adoptez notre système de coupe innovant, le moule de coupe intégré et réglable CZ n’a pas besoin de remplacer le moule de coupe lorsque la taille des pannes change

Cadre de support 7.Product — 1set

Système de contrôle 8.PLC

Contrôlez la quantité et la longueur de découpage et la longueur de coupe automatiquement

La machine sera arrêtée pendant le poinçonnage et la coupe

Mesure automatique de la longueur et comptage de la quantité (précision + – 3mm)
