DETAILS
Detalles Rápidos

Número de modelo: NL300 Estado: Nuevo Presión de trabajo:
Tipo:: C/Z Purlin Máquina Lugar de origen: Xiamen, China Nombre de la marca: dahezb
Capacidad de producción: 8-15M/min voltaje: 380V Power(W): 11KW
Dimensión Peso: Proceso de dar un título: ISO CE
Garantía Servicio postventa Función de la máquina: CZ purlin formando
Maquina en marcha Apariencia: Sistema de control: PLC
Decoiler Cuchilla de corte: Cr12 Color: Azul



Características de la máquina C / Z purlin:

Nuestra máquina NL300 C / Z purlin se compone de desbobinador, dispositivo de alimentación y nivelación, sistema de perforación, pre-cizalla, sistema de perfilado, corte hidráulico de postes, mesa de salida, estación hidráulica y PLC (sistema de control). Su característica especial de cambio rápido: Ensamble con la guía de revestimiento de manera que la máquina cambie el tamaño de la banda de manera fácil y sin problemas Produzca productos estándar con un rendimiento de hasta 345Mpa, línea de producción larga, sin boca abierta en los productos finales, intercambio de C / Z solo con 3 pasos y dentro de 5-15 minutos; Ahorro de tiempo y ahorro de mano de obra, que es una eficiencia de producción altamente mejorada y adecuada para la producción actual. Esta máquina es fácil de operar y funciona estable con buena precisión.

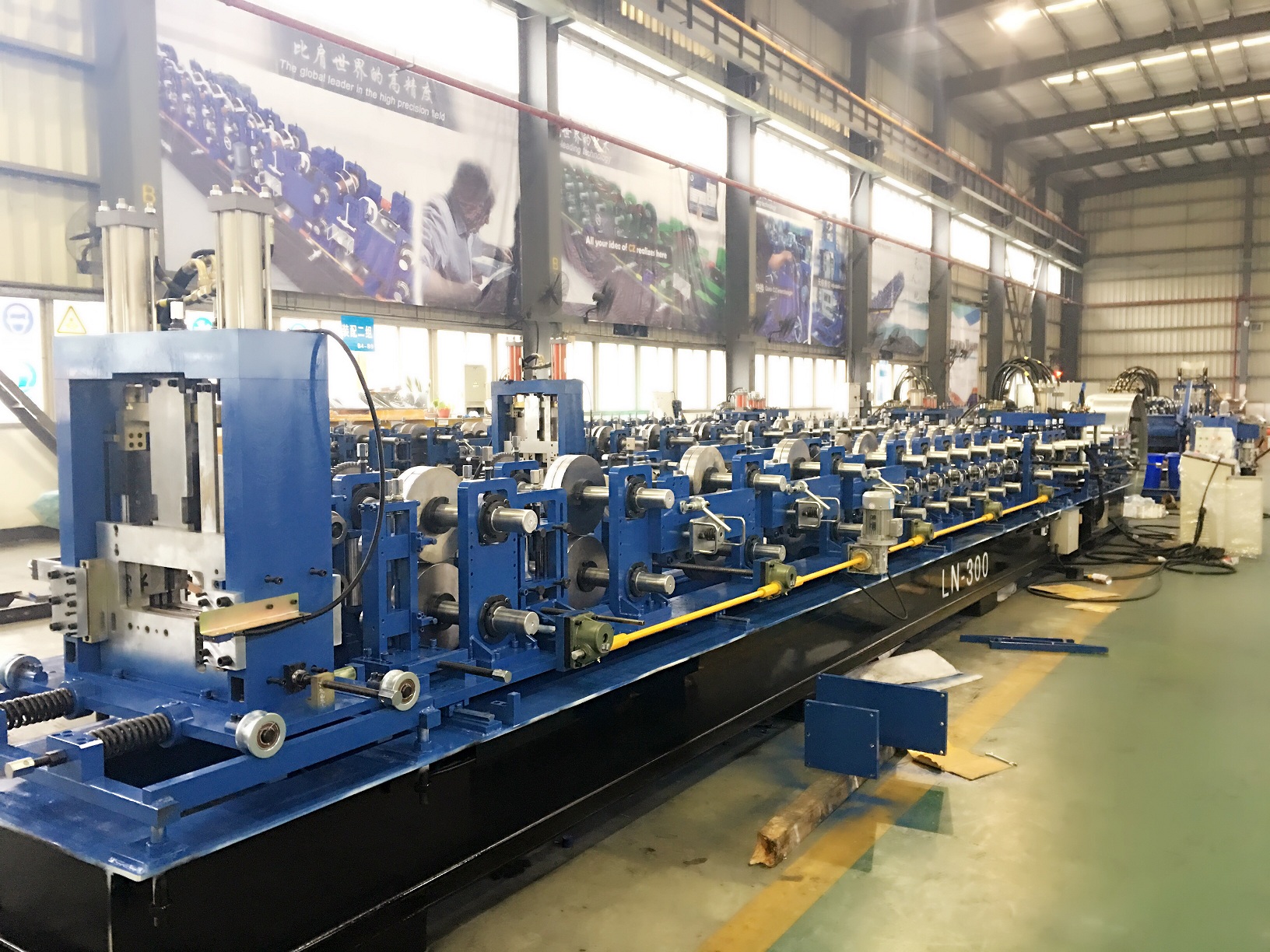

Automatic C/Z Purlin Interchangeable Roll Former NL300

  Diagrama de flujo: De-coiler – Dispositivo de nivelación – punzonado y corte previo – piezas perfiladas – apilamiento

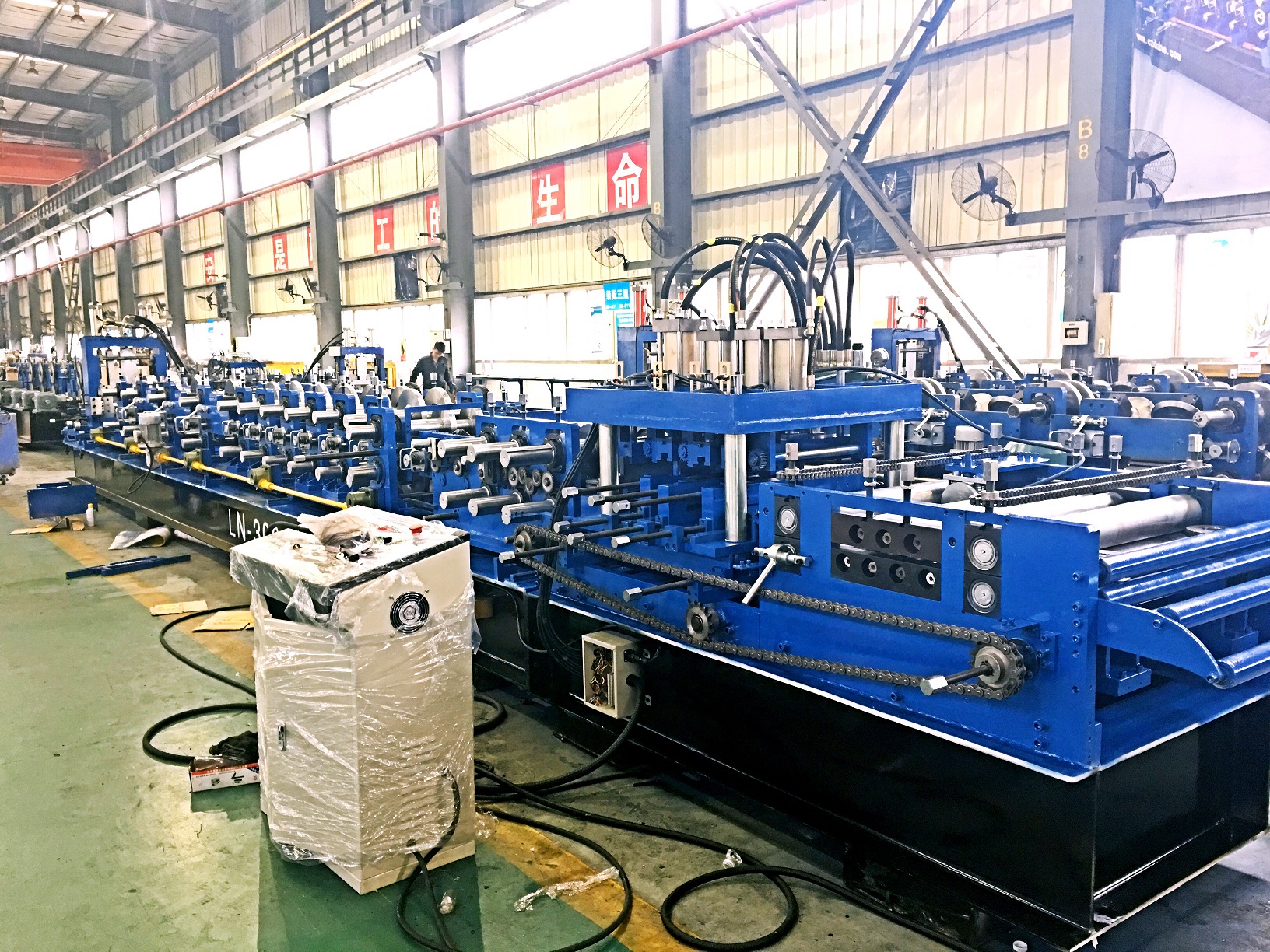

Automatic C/Z Purlin Interchangeable Roll Former NL300

  Componentes principales: 1.Desenrollador mecánico 1 set (Se puede actualizar a decoiler hidráulico.)

2.Alimentación y nivelación.

Rodillo de entrada y guía, Material 40CR, superficie cromada HRC28-35

3.Dispositivo de punzonado

Punch en hoja plana. Control de PLC cantidad de punzonado y posición horizontal; Ajuste de posición vertical por manual. La materia prima de troquelado es Cr12. La cantidad y el tamaño de los orificios de perforación son según la solicitud del cliente. La barra de perforación y la matriz de perforación se pueden cambiar fácilmente.

4.Equipos de pre-cizallamiento.

Se utiliza para cortar materias primas antes de la conformación.

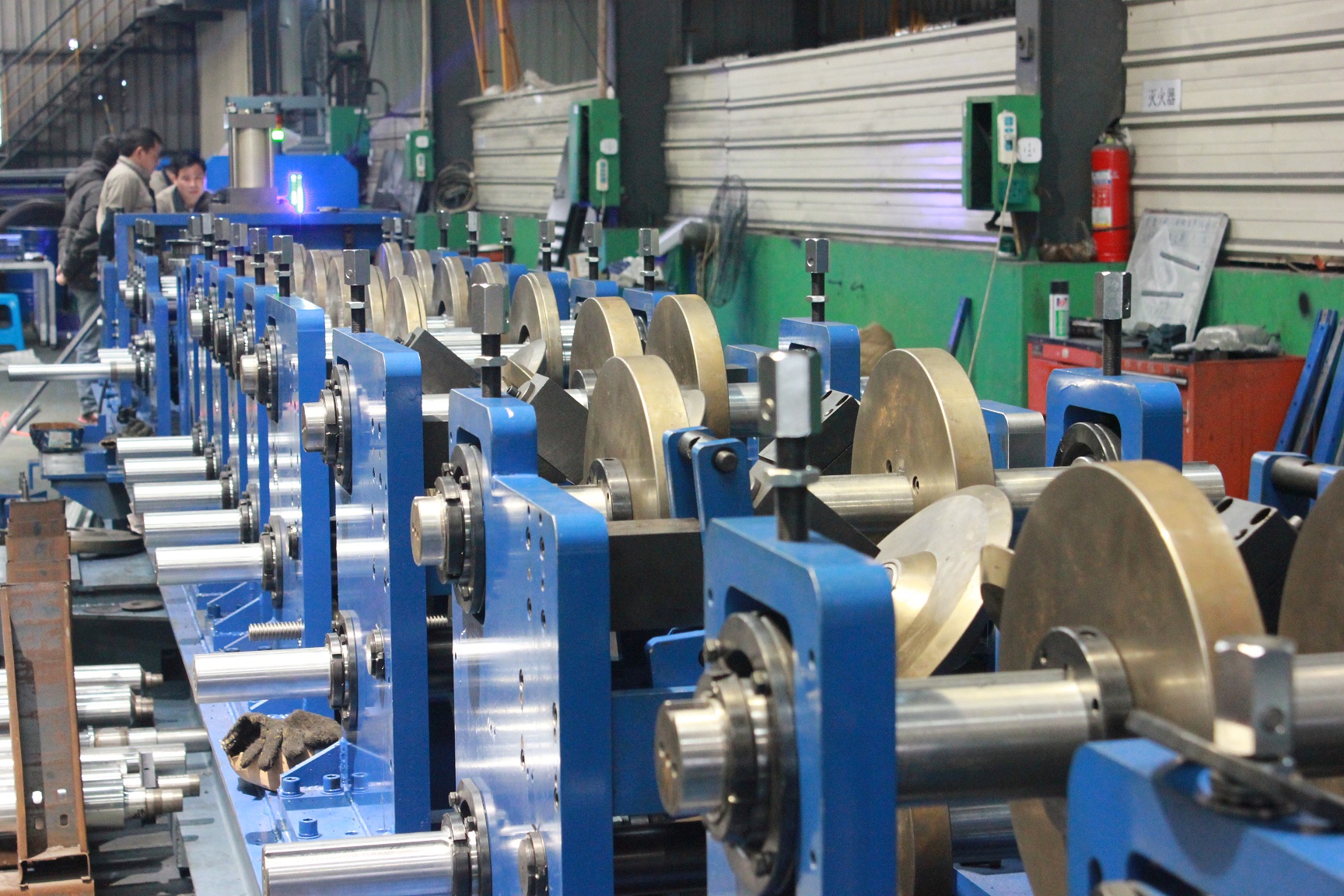

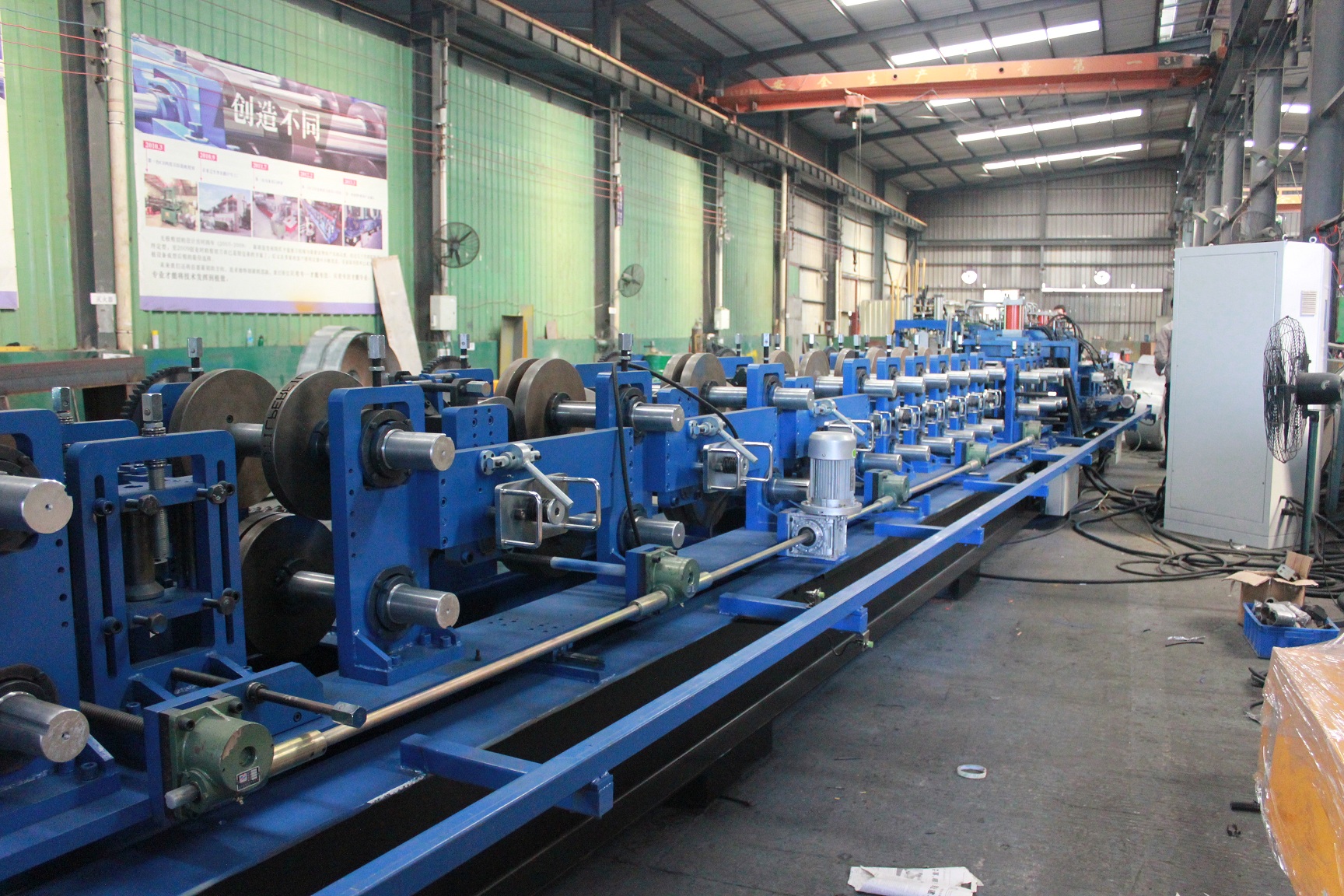

5.Rodillo principal formando

El bastidor de la máquina adopta acero de soldadura de vigas H

Con tornillos de nivelación en la base para ajustar la nivelación.

Tipo de transmisión: por cadena

Tipo de motor principal: motor asíncrono trifásico

Velocidad de conformado: 0-30m / min.

El material del rodillo es acero de molde Cr12, 21 grupos de rodillos.

Material del eje principal: 40Cr Los ejes de los rodillos se mecanizan con la máquina de pulir dos veces para garantizar la precisión del producto final. Diámetro del eje principal: ø75-85mm Cambio de tamaño de la correa automáticamente

6.Dispositivo de corte hidraulico

Adopte nuestro innovador sistema de corte, el molde de corte integrado y ajustable CZ no necesita reemplazar el molde de corte cuando se cambian los tamaños de la correa.

7.Marco de soporte del producto

Size:  L 6m x W 0.5m

Qty:  1

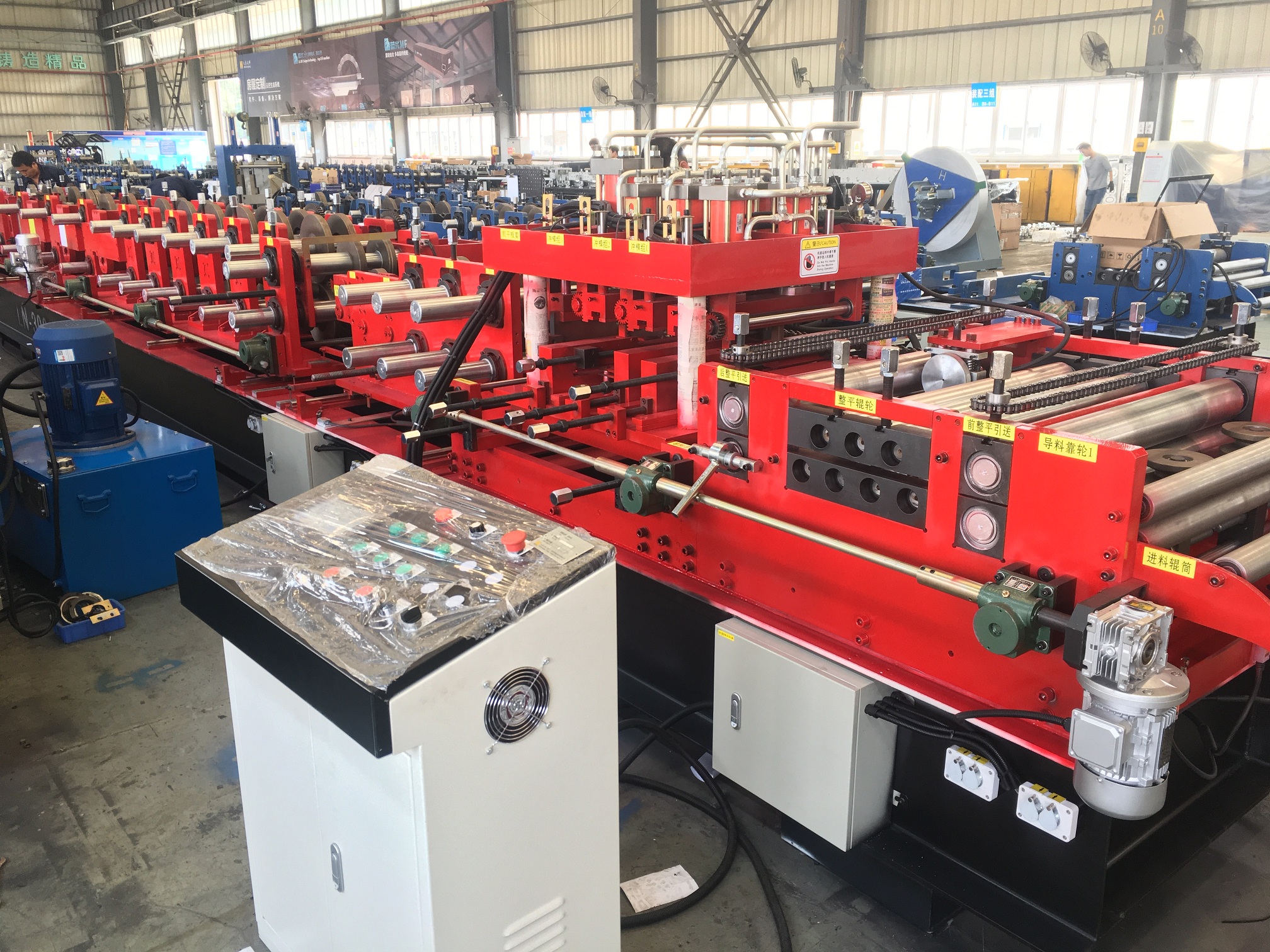

8.PLC Sistema de control

Controla la cantidad y longitud de perforación y longitud de corte automáticamente

La máquina se detendrá mientras se está perforando y cortando.

Medición automática de longitud y conteo de cantidad (precisión 3m +/- 2mm)   dahezbforming purlin machine NL300 dahezbforming purlin machine NL300 Automatic C/Z Purlin Interchangeable Roll Former NL300 Automatic C/Z Purlin Interchangeable Roll Former NL300 Automatic C/Z Purlin Interchangeable Roll Former NL300 Automatic C/Z Purlin Interchangeable Roll Former NL300 Automatic C/Z Purlin Interchangeable Roll Former NL300
