Быстрые детали

Номер модели: NL300Состояние: НовыйРабочее давление:
Тип: C / Z Purlin машинаМесто происхождения: Сямынь, КитайНазвание бренда: dahezb
Производственная мощность: 8-15M/minвольтаж: 380VМощность(W): 11KW
измерениеВес:сертификация: ISO CE
ГарантияПослепродажное обслуживаниеФункция машины: CZ профилирование
Машина работаетВнешность:Система контроля: PLC
DecoilerРежущее лезвие: Cr12цвет: синий



  Особенности C / Z прогон машины:

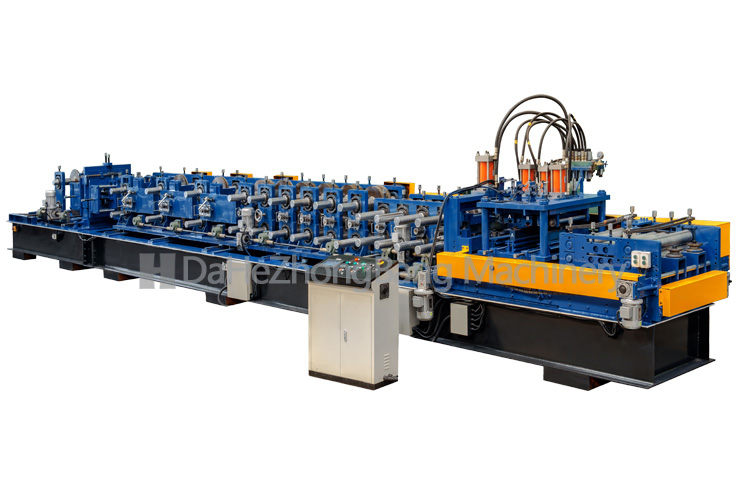

Наша продольно-фрезерная машина NL300 C / Z состоит из разматывателя, устройства подачи и выравнивания, системы штамповки, предварительного сдвига, системы профилирования, гидравлической последующей резки, стола для разбивки, гидравлической станции и ПЛК (система управления). Его особая функция быстрой смены: сборка с направляющей, позволяющая легко и плавно менять размер полотна машины Производить стандартную продукцию с пределом текучести до 345 МПа , Длинная производственная линия , нет открытого рта на конечных продуктах, обмен C / Z только с 3 шагами и в течение 5-15 минут; Экономия времени и труда, что значительно повышает эффективность производства и подходит для текущего производства. Эта машина проста в эксплуатации и стабильно работает с хорошей точностью.

Automatic C/Z Purlin Interchangeable Roll Former NL300

  Технологическая схема: De-моталки – Выравнивающее устройство – предварительная штамповка и предварительная резка – профилирующие детали – штабель

Automatic C/Z Purlin Interchangeable Roll Former NL300

  Основные компоненты:

1.Механический разматыватель 1 set (можно обновить до гидравлического разматывателя)

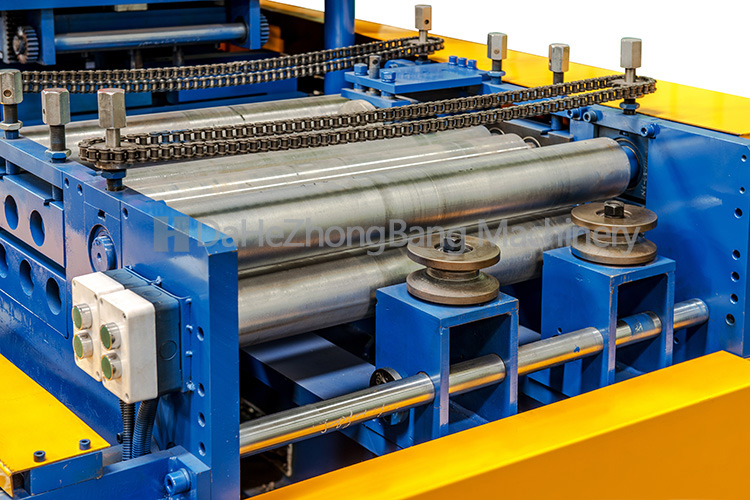

2.Кормление и выравнивание Входной и направляющий ролик, материал 40CR, поверхность HRC28-35 хромированная

3.Устройство предварительной штамповки Удар по плоскому листу. ПЛК контролирует количество и горизонтальное положение перфоратора; вертикальное положение регулируется вручную. Штамповка сырья – Cr12. Количество и размер перфорационных отверстий по желанию заказчика. Штангу и штамп можно легко заменить.

4.Оборудование перед сдвигом Используется для резки сырья перед формовкой.

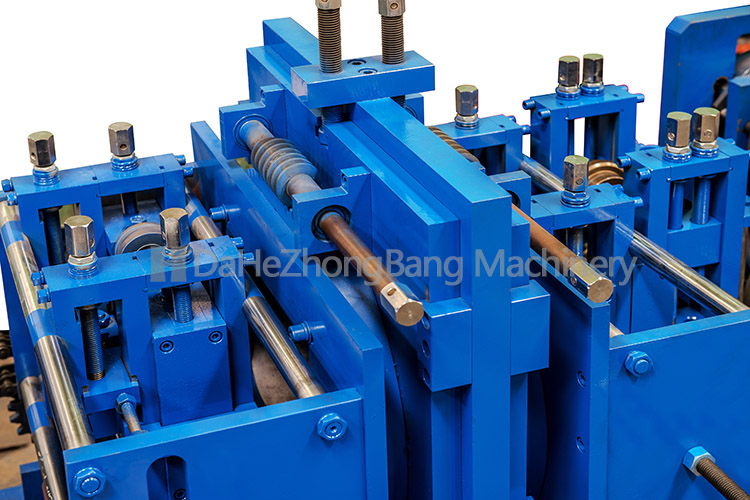

5.Формирование основного рулона Базовая рама станка применяет H-лучевую сварочную сталь С помощью регулировочных болтов в основании для регулировки уровня Тип трансмиссии: по цепи Тип основного двигателя: 3-фазный асинхронный двигатель Скорость формирования: 0-30 м / мин Материал ролика – сталь Cr12, 21 группа роликов. Материал главного вала: 40Cr Вал валков наматывается шлифовальной машиной два раза, чтобы обеспечить точность конечного продукта. Диаметр главного вала: ø75-85 мм Изменение размера прогона автоматически

6.Гидравлическое режущее устройство Примите нашу инновационную систему резки, интегрированная CZ и регулируемая форма для резки не должна заменять форму для резки при изменении размеров прогона

7.Рамка поддержки продукта Размер:  L 6m x W 0.5m Qty:  1

8.PLC Система контроля Контролируйте количество и длину штамповки и длину резки автоматически Машина будет остановлена во время штамповки и резки Автоматическое измерение длины и подсчет количества (precision 3m+/- 2mm)
